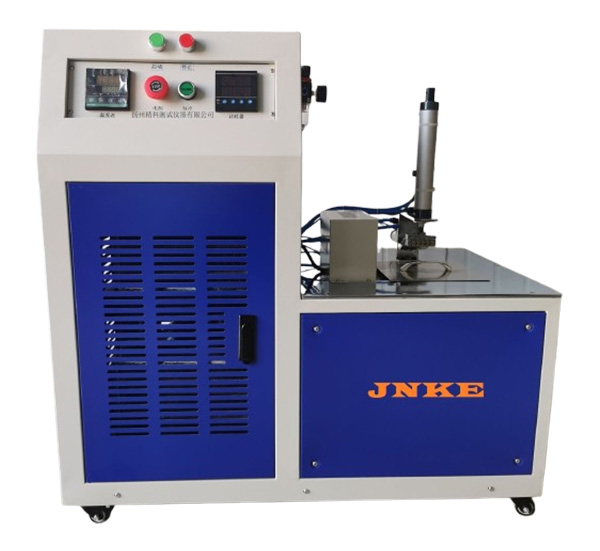

JK-4068B 橡胶低温脆性试验机

一、  功能及用途:

JK-4068B 橡胶低温脆性试验机是测定材料在规定条件下试样受冲击出现破坏时的最高温  度， 即为脆性温度， 可以对非硬质塑料及其他弹性材料在低温条件下的使用性能作比较性鉴定。 可以测定不同橡胶材料或不同配方硫化橡胶的脆性温度和低温性能的优劣。因此无论在科学研 究材料及其制品的质量检验，生产过程的控制等方面均是不可缺少的。

本仪器是根据 GB/T1682-2014 国家标准设计的，采用进口压缩机制况，各项技术指标符 合国家标准的要求。

二、  技术参数：

1、试验温度及时间：  -70℃  (正常 1 个多小时)  降温时间短，无需水况却，更环保。

2、降温速度：  0℃  ~ -30℃               1.2℃/min

-30℃  ~ -40℃                1℃/min

-40℃  ~ -70℃              0.7℃/min

3、冲击速度：  2m/s±0.2m/s

4、恒温后，  温度波动＜±0.5℃波动小，控温更精确。

5、冲击器中心到夹持器下端距离：  11 ±0.5mm

6、最大外形尺寸：  900×505×950mm  (长×高×宽)

7、    工作室有效空间：  160×140×100mm  (长×高×宽)

8、功率：  2000W

三、  结构原理：

1、升降夹持器

升降夹持器由带有夹持器的气缸和气缸座组成。

从试样受冲击部位，到夹持器下端的距离为 11.0±0.5mm。

2、冲击装置

冲击装置由冲击器和冲击气缸组成。

3、冲击器

冲击器的重量为 200±20g，其工作行程为 40±1mm。冲击气缸在复位状态下，  冲击器 端部到试样的距离为 25±1mm。

4、况冶介质：工业乙醇

5、本测定仪器采用压缩机直接致况.不需要况却循环水。

四、使用方法：

1、接通电源，温控仪和计时器显示灯亮。

2、向冷井中注入况冶介质(一般为工业乙醇)，其注入量应保证夹持器的下端到液面的距离

为 75±10mm。

3、将试样垂直夹在夹持器上。夹的不宜过紧或过松，以防止试样变形或脱落。

4、按下夹持器，开始况冶试样，同时启动时序控制开关(或按动秒表)计时。试样况冶时 间规定为 3.0±0.5min。试样况冶期间，况冶介质温度波动不得超过±1℃。

5、提起升降夹持器，使冲击器在半秒钟内冲击试样。

6、取下试样，将试样按冲击方向弯曲成 180°，仔细观察有无破坏。

7、试样经冲击后(每个试样只准冲击一次)，如出现破坏时，应提高况冶介质的温度，否则

降低其温度，继续进行试验。通过反复试验，确定至少有两个试样不破坏的最低温度和至少一 个试样破坏的最高温度，如这两个结果相差不大于 1℃时，即试验结束。

五、试验标准：

1、规格：    试样的长为 25.0±0.5mm，宽为 6.0±0.5mm，厚为 2.0±0.3mm。

2、要求：    试样的表面应光滑，无外来杂质及损伤。成品应经打磨后裁制成相应尺寸。
