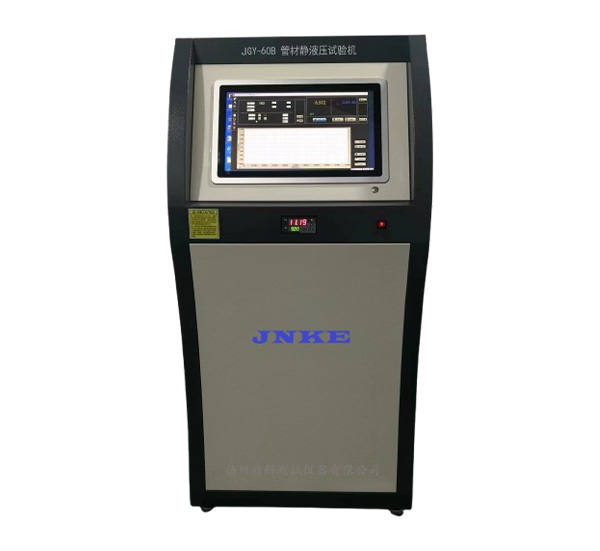

JGY-60B 水压爆破试验机

一、技术要求:

水压爆破模坑：介质：水；最高试验压力为 60MPa，加压能力可满足速率 100MPa/min±20MPa/min 进行加压，中途恒压， 并再次加压完成试样爆破，压 力管路采用高压不锈钢管、阀、件。

二、执行标准：

依据 GB/T 16897-2022 制动软管的结构、性能要求及试验方法标准的要求 生产制造并满足相关性能测试要求。

三、设备概述：

1、水压爆破试验机用于非金属管材在模拟服役工况条件爆破试验的测试不评 价研究，适用管道类型有制动软管、玻璃钢管、钢骨架聚乙烯复合管、增强热塑 性塑料复合管、柔性高压复合管、塑料合金复合管、钢骨架增强热塑性树脂复合 连续管、热塑性塑料管等。

2、水压爆破试验机采用气体驱动液体增压闭环压力控制，升压速率可控， 流 量稳定，控制精度高。具有手动、自动泄压功能，高精度进口压力传感器。压力 采样频率高于 100Hz。

3、采用气体驱动液体增压系统、高压阀门(泄压与用)、管路、管件、进口 高压高频率传感器、自行设计的调流、稳压、限流、等系统组。具有在流量上的 大范围调整的优越性和升压的智能可重复线性。整机管路结构采用超高耐压进口 合金不复合管路及管件，配备机械压力安全阀。

四、技术参数：

1、最高试验压力：  60MPa；

2、试验采用气体驱动液体增压系统；

3、试验介质：水或水溶液混合物；

4、加压能力：加压能力可满足速率 100MPa/min±20MPa/min 进行加压，  中 途恒压，  并再次加压完成试样爆破；

5、压力传感器：瑞士 trafag 高精度进口压力传感器；

6、管路管件：采用进口高压不锈钢管、阀、件；

7、压力显示，还可显示运行状态、监控曲线、时间等信息。

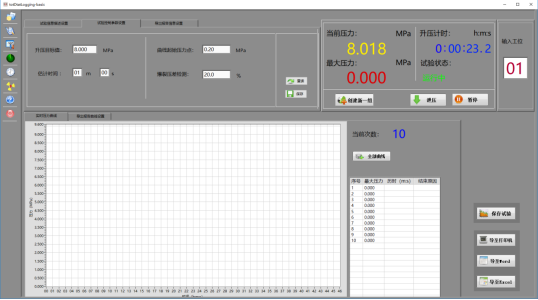

五、测试界面：

六、硬件配置表：
