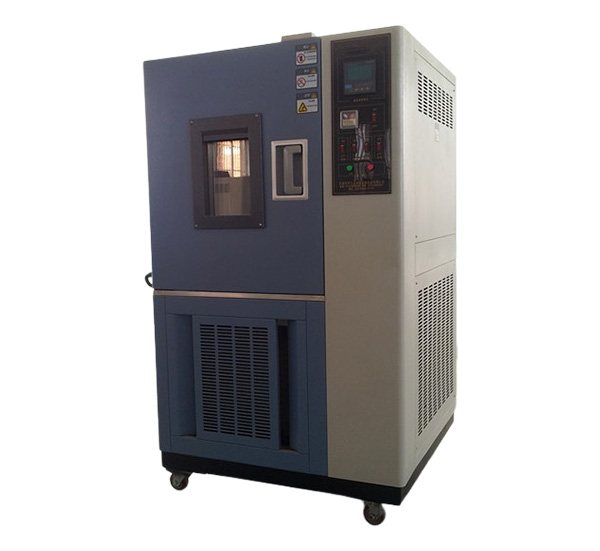

JHS-100L 恒温恒湿试验箱
一、 技术参数：
1)、型 号： JHS— 100L；
2)、工作室尺寸：(400*450*550) mm 深×宽×高
3)、温度范围： -40 ~ 150℃
温度波动度：±0.5℃；温度均匀度：±2℃
4)、湿度范围: 20~98%R.H (可调)；湿度偏差： +2%R.H ， -3%R.H (空载) 5)、降温速率： 0.7~1.2℃/分钟(空载时)；平均升温速率 2-3 ℃/min (左右)
二、结构及材质：
1、结极：
整体式结极，即试验箱体由工作室、风道系统、制冷蒸发器、除湿蒸发器、加热系统、电 器控制柜组成，为减少制冷机组运行的震动及噪音、制冷机组放置在箱体下面， 使工作环境得 以改善，同时便于设备的安装，电器控制柜置于试验箱体的侧面， 便于操作，以上装置供方设 计完毕后经需方审核后方可制造。
2、箱体：
a、工作室一端的风道内，分布加热器、制冷蒸发器、除湿蒸发器、风叶等装置；
b、试验箱左侧设有测试孔，尺寸为Ф50×1个；
c、试验箱工作室内胆： 采用SUS304 不锈钢板制造； 箱体外壳采用优质冷轧板静电喷塑而成； d、保温采料：超细玻璃纤维保温棉+硬质聚氨脂发泡；
e、加热器：镍铬合金加热器加热；
f、单开门，大门中部配有双硅胶密封及密封条防露加热装置(大门四周设置有加热带)；
g、大门设有观察窗，尺寸 200×300mm，观察窗设有防露加热装置，观察窗材质为镀膜中空 玻璃；观察窗内设有卤素照明灯 1 个；在门下方设有接水盘，使多余水排出箱外；
h、电气控制部分：为确保长期运转的可靠性，采用已经多年使用质量可靠的进口法国“施耐 德”交流接触器,控制开关按钮、小型继电器等国际名牌产品“欧姆龙”。
三、送风循环系统：
1、加热系统置于试验室的内后侧， 空气进入置于内侧后部的空气处理风道内， 经系统内部特殊 处理，通过鼓风机进入试验室顶部风道，然后均匀进入工作室。
2、采用多翼式送风机强力送风循环， 避免任何死角， 可使测试区域内温度分布均匀。风路循环 出风回风设计， 风压、风速均符合测试标准， 幵可使开门瞬间温度回稳时间快。升温、降温、系统完全独立可提高效率，降低测试成本，增长寿命，减低故障率。 3、 中外合资常州祥明单相异步电机 1/2HP； b、不锈钢多翼式离心风轮； C、空气循环方式： 单循环
四、制冷系统：
1、制冷系统： 采用法国“泰康”全封闭压缩机组， 组成一套制冷系统， 以保证工作室的降温要 求。其连接容器为蒸发器，蒸发冷凝器的功能为将低压循环的蒸发器作为高压循环的冷凝器之 用。
2、制冷系统冷却方式：采用风冷;
3、制冷剂：环保制冷剂 R404A。
4、制冷元件：如电磁阀采用“卡士妥”，过滤器、油分离器等均采用原装进口件。
五 、 温 度 控 制 器 ：
1)、 韩国电子(TEMI ) 300 温度控制器 ；按键式， 最大 100 个程式记忆， 1000 段次， 235 次循环，带有 RS232 通信接口， 配有软件可支持 PC 机监控。
2)、控温仪规格：精度：高低温±0.1℃；
3)、测温体： Pt100 测试传感器
4)、控制方式：冷热平衡调节方式
六、湿度发生系统：
1)加湿方式：表面蒸发方式；
2)加湿器： W 型电热器，不锈钢筒体幵附玻璃观察窗及清洗口；
3)湿度测量方法：干湿球温度测量法；
4)补水系统： 进口电子液位控制器，电子式自动补水；
5) 存水装置： 内置式固定水箱供水， 泵式控制， 加湿用水自动接入自来水管道加水， 缺水时
电磁阀自动打开加水，无需频繁人工加水；
七、 参照标准：
1) IEC60068-2-1.1990 低温试验箱试验方法
2) IEC60068-2-2.1974 高温试验箱试验方法
3) GB/T10586-2006 湿热试验箱技术条件
4) GB/T10589-89 低温试验箱技术条件
5) GB/T10592-89 高低温试验箱技术条件
6) GB/T2423.1-2001 电工电子产品环境试验: 试验方法 试验 A：低温
7) GB/T2423.2-2001 电工电子产品环境试验: 试验方法 试验 B; 高温
8) GB/T2423.3-2006 电工电子产品环境试验 试验 Cab 恒定湿热试验
9) GB/T2424.5-2006 电工电子产品环境试验 温度试验箱性能确讣
10) GB/T2424.6-2006 电工电子产品环境试验 温度/湿度试验箱性能确讣
八、安全保护装置：
1)独立工作室超温保护；
2)加热器短路保护；加湿器缺水断水保护
3)制冷机超压、过载保护；
4)安全可靠的接地保护装置；
5)漏电、短路、过电流安全保护。
6)双重超温报警幵断电保护
7)电机过载保护
